920K

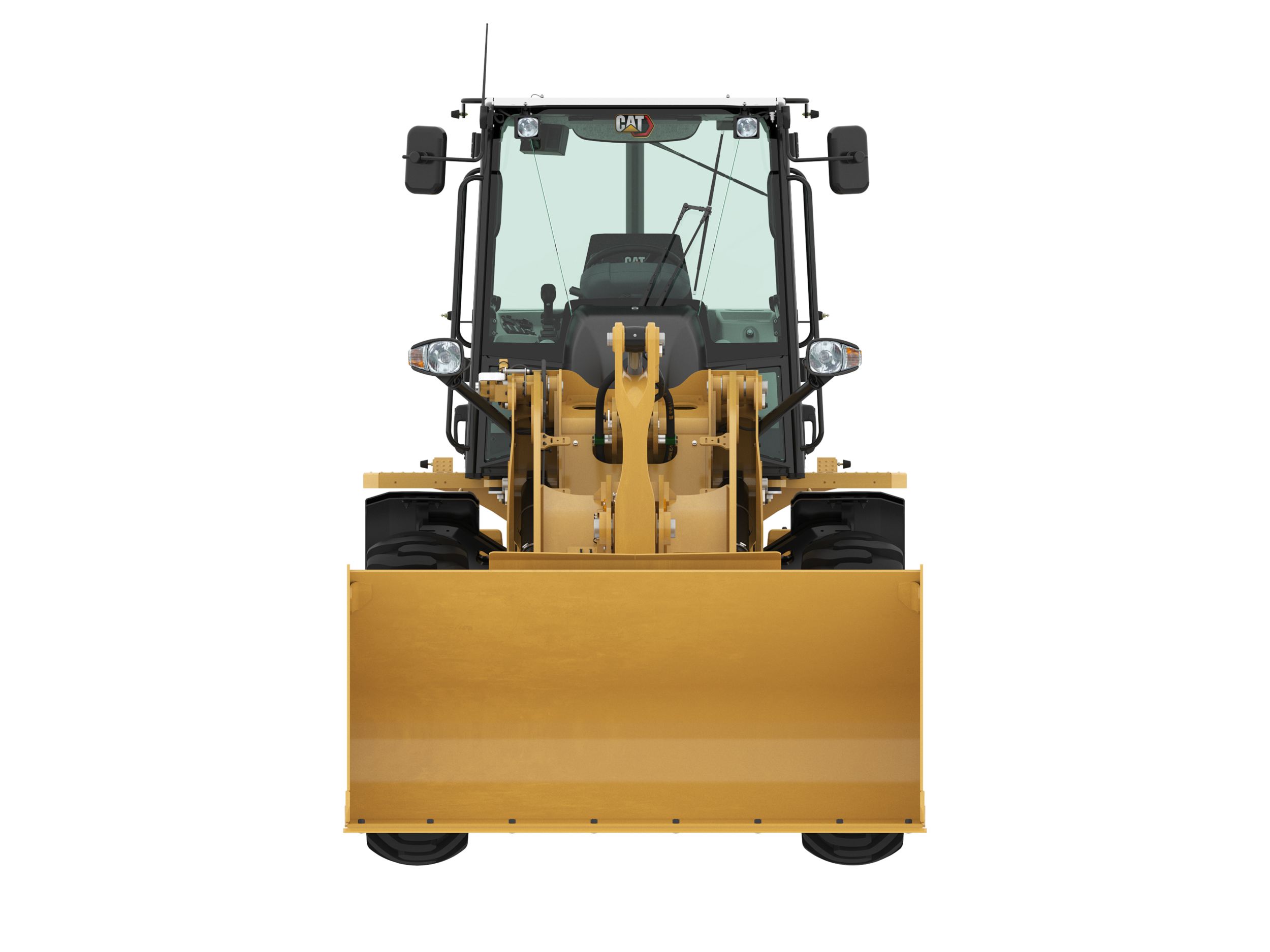

يتميز اللودر بعجل الصغير Cat® 920K بوصلة مُحسَّنة ذات قضيب على شكل حرف Z تجمع بين كفاءة الحفر التي يتميز بها اللودر التقليدي المزود بقضيب على شكل حرف Z وإمكانيات حامل الأدوات لضمان تحقيق مستويات فائقة من الأداء وتعدد الاستخدامات. تتيح لك قوى الرفع المتوازي والإمالة العالية خلال نطاق العمل بأكمله مناولة الأحمال بمنتهى السلامة، والثقة، والتحكم الدقيق. تصميم جديد للمحرك يعمل على تحسين الرؤية الخلفية والوصول إلى مواضع الخدمة.
إجمالي القدرة القصوى
100 حصان
موديل المحرك
Cat C4.4
الحد الأقصى لإجمالي القدرة - الحد الأقصى لسرعة المحرك
2350 r/min
Specification
Value
إجمالي القدرة القصوى
100 حصان
موديل المحرك
Cat C4.4
الحد الأقصى لإجمالي القدرة - الحد الأقصى لسرعة المحرك
2350 r/min
إجمالي القدرة القصوى - SAE J1995
102 حصان
إجمالي القدرة القصوى - ISO 14396
100 حصان
إجمالي القدرة القصوى - ISO 14396 (DIN)
102 حصان
صافي القدرة المقدرة - سرعة المحرك المقدرة
2200 r/min
صافي القدرة المقدرة - SAE J1349
98 حصان
صافي القدرة المقدرة - ISO 9249
99 حصان
صافي القدرة المقدرة - ISO 9249 (DIN)
101 حصان
الإزاحة
268 بوصة³
التجويف
4.13 بوصة
الشوط
5 بوصة
إجمالي عزم الدوران الأقصى - SAE J1995
306 ft·lbf
إجمالي عزم الدوران الأقصى - ISO 14396
302 ft·lbf
صافي عزم الدوران الأقصى - SAE J1349
295 ft·lbf
صافي عزم الدوران الأقصى - ISO 9249
299 ft·lbf
الانبعاثات
يفي المحرك بمعايير الانبعاثات البرازيلية MAR-1، والمعايير المكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3/الاتحاد الأوروبي من المرحلة IIIA.
ملاحظة
صافي القدرة المعلن هو القدرة المتوفرة عند الحدافة بالإضافة إلى مضخة معدة التشغيل الأمامية عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، وكاتم صوت، ومولد تيار متردد.
Specification
Value
الوزن أثناء التشغيل
20126 رطل
Specification
Value
سعات الجرافة
1,6-3,5 م3 (2,1-4,6 ياردات3)
أغراض عامة
1,6-1,9 م³ (2,1-2,5 ياردة³)
مادة خفيفة
2,5-3,5 م³ (3,2-4,6 ياردة³)
Specification
Value
زاوية التحرك المفصلي للتوجيه - في كل اتجاه
40 °
الحد الأقصى للتدفق - مضخة التوجيه
22 gal/min
الحد الأقصى لضغط العمل - مضخة التوجيه
2901 psi
مدة دورات التوجيه - من القفل إلى القفل - عند 2350 دورة في الدقيقة
2.3 s
عدد لفات عجلة القيادة - من المصد إلى المصد
3,4 لفات
Specification
Value
الحد الأقصى للتدفق - مضخة المعدَّة
39 gal/min
الحد الأقصى للتدفق - مضخة المعدات - الوظيفة الثالثة، الحد الأقصى للتدفق، قياسي
25 gal/min
الحد الأقصى للتدفق - مضخة المعدات - الوظيفة الثالثة، الحد الأقصى للتدفق، مرتفع
36 gal/min
الحد الأقصى للتدفق - مضخة المعدات - الوظيفة الرابعة، الحد الأقصى للتدفق
25 gal/min
الحد الأقصى لضغط العمل - مضخة المعدَّة
4061 psi
ضغط التصريف - أسطوانة الإمالة
4641 psi
ضغط التصريف - أسطوانة الإمالة - الحد الأقصى لضغط العمل للوظيفة الثالثة والرابعة
4061 psi
ضغط التصريف - أسطوانة الإمالة - ضغط التصريف للوظيفة الثالثة والرابعة
4641 psi
وقت الدورة الهيدروليكية - الحد الأقصى لسرعة المحرك - الرفع، من مستوى سطح الأرض إلى الحد الأقصى للرفع
4.8 s
مدة الدورة الهيدروليكية - الحد الأقصى لسرعة المحرك - التفريغ، على الحد الأقصى للوصول
1.8 s
مدة الدورة الهيدروليكية - الحد الأقصى لسرعة المحرك - التحميل
2.2 s
وقت الدورة الهيدروليكية - الحد الأقصى لسرعة المحرك - الطفو لأسفل، من الحد الأقصى للرفع إلى مستوى سطح الأرض
2.7 s
مدة الدورة الهيدروليكية - الحد الأقصى لسرعة المحرك - مدة الدورة الإجمالية
11.5 s
Specification
Value
خزان الوقود
40.7 gal (US)
نظام التبريد
5.7 gal (US)
علبة مرافق المحرك
2.4 gal (US)
المحاور - الترس التفاضلي الأوسط الأمامي
3.3 gal (US)
المحاور - الترس التفاضلي الأوسط الخلفي
3.3 gal (US)
النظام الهيدروليكي - بما في ذلك الخزان
25.9 gal (US)
الخزان الهيدروليكي
14.5 gal (US)
ناقل الحركة
0.9 gal (US)
Specification
Value
السرعات الأمامية والخلفية - النطاق المنخفض، نطاق السرعة 1*
6.3 ميل/ساعة
السرعات الأمامية والخلفية - النطاق المنخفض، نطاق السرعة 2*
12.5 ميل/ساعة
أمامي وخلفي - نطاق مرتفع
25 ميل/ساعة
ملاحظة
*يتيح نظام التحكم في الزحاف إمكانية التحكم في السرعة من وضع التوقف الثابت حتى سرعة 10 كم/ساعة (6,3 أميال في الساعة). ولن يعمل نظام التحكم في الزحاف سوى في النطاق 1.
Specification
Value
مقاس قياسي
17.5-25 16 PR (L-3)
تشمل الاختيارات الأخرى
17.5-25 12 PR (L-2)، جنط إحادي القطعة؛ 17.5-25 12 PR (L-3)، جنط إحادي القطعة؛ 17.5R-25، نصف قطري (L-3)، جنط إحادي القطعة أو ثلاثي القطع؛ 20.5-25 16 PR (L-2)؛ 20.5-25 16 PR (L-3)؛ 20.5 R25، نصف قطري (L-3)
ملاحظة (1)
قد تختلف خيارات الإطارات حسب المنطقة. يُرجى التواصل مع وكيل Cat الذي تتعامل معه لمعرفة التفاصيل.
ملاحظة (2)
في بعض التطبيقات، قد تتجاوز الإمكانيات الإنتاجية للودر إمكانيات الطن المتري لكل كم/الساعة (الطن لكل ميل في الساعة) الخاصة بالإطار.
ملاحظة (3)
توصيك Caterpillar باستشارة موّرد إطارات لتقييم جميع الظروف قبل تحديد موديل الإطار.
Specification
Value
هيكل الحماية من الانقلاب (ROPS)
ISO 3471:2008
هيكل الحماية من الأجسام المتساقطة (FOPS)
ISO 3449:2005 المستوى II
ملاحظة (1)
تتوفر الكابينة وهياكل الحماية من الانقلاب (ROPS) بشكل قياسي.
ملاحظة (2)
إن المستويات المُعلنة لضغط الصوت الديناميكي عند المشغل وفقًا للمعيار ISO 6396:2008*، عند التركيب، والصيانة على نحو سليم، يبلغ 77 ديسيبل (A).
ملاحظة (3)
إن مستوى طاقة الصوت الموضح على الملصق للمواصفات الحاصلة على علامة CE، عند قياسه طبقًا لإجراء وشروط الاختبار المحددة في توجيهات 2000/14/EC، يبلغ 103 ديسيبل (A).
ملاحظة (4)
*تم إجراء القياسات فيما كانت أبواب الكابينة ونوافذها مغلقة.
Specification
Value
في الأمام
ثابت؛ قفل تفاضلي (قياسي)
في الخلف
تأرجح ±11 درجة؛ المجموعة التفاضلية القفلية (قياسي)
أحمال قلب مرتفعة وكاملة الدوران، وقوى كبح عالية، وقدرة أعلى للمحرك، يوفر الموديل 920K حلاً متوازنًا لكل تطبيقات العملاء.
يقلل النظام الكهروهيدروليكي المتطور من الجهد المبذول، ويحسن عملية التحكم ويسرع من الدورات. تساعد عصا التحكم المتكاملة في التركيز على العمل. يستطيع المشغل ضبط استجابة الماكينة بالضغط على زر واحد، مما يتيح له إعداد الماكينة بالطريقة التي يريدها تحديدًا حسب التطبيق.
إن وصلة اللودر المزود بالقضيب المُحسَّن على شكل Z من Cat تجمع بين كفاءة الحفر التي يتميز بها القضيب التقليدي على شكل Z وإمكانيات حامل الأدوات لضمان مستويات فائقة من الأداء والاستخدامات المتعددة. تتيح لك قوى الرفع المتوازي والإمالة العالية خلال نطاق العمل بأكمله مناولة الأحمال بمنتهى السلامة، والثقة، والتحكم الدقيق. أصبح العمل متعدد الوظائف أسهل بطريقة ليس لها مثيل من قبل وذلك بفضل المضخات المخصصة لكل نظام، مما يتيح للمشغل القيام بالرفع، والتوجيه، والقيادة بدون أي تاثير سلبي على أي من هذه العمليات.
1550 مم (61 بوصة)
1614 مم (64 بوصة)
1550 مم (61 بوصة)
1566 مم (62 بوصة)
2134 مم (84 بوصة)
2196 مم (87 بوصة)
BA25 يدوي
BA25 هيدروليكية، 24 فولت
BP25
1,7 م3 (2,2 ياردات3)، قارنة التوصيل IT، حد القطع المُثبَّت بمسامير
1,3 م3 (1,7 ياردة3)، قارنة التوصيل IT، حد القطع المُثبَّت بمسامير
1,4 م3 (1,8 ياردة3)، تثبيت بمسامير، حد القطع المُثبَّت بمسامير
1,3 م3 (1,7 ياردة3)، قارنة التوصيل ISO، حد القطع المُثبَّت بمسامير
1,4 م3 (1,8 ياردة3)، قارنة توصيل سريع ISO، أسنان مُثبَّتة بمسامير
1,2 م3 (1,6 ياردة3)، قارنة التوصيل ISO، الأسنان المُثبَّتة بمسامير
1,2 م3 (1,6 ياردة3)، قارنة توصيل سريع IT، أسنان مُثبَّتة بمسامير
1,5 م3 (2,0 ياردة3)، قارنة التوصيل ISO، حد القطع المُثبَّت بمسامير
1,4 م3 (1,8 ياردة3)، قارنة توصيل سريع IT، أسنان مُثبَّتة بمسامير
1,6 م3 (2,1 ياردة3)، قارنة التوصيل IT، حد القطع المُثبَّت بمسامير
1,3 م3 (1,7 ياردة3)، تثبيت بمسامير، بأسنان مثبتة بمسامير
1,6 م3 (2,1 ياردة3)، تثبيت بمسامير، حد القطع المُثبَّت بمسامير
1,6 م3 (2,1 ياردة3)، قارنة التوصيل ISO، الأسنان المُثبَّتة بمسامير
1,9 م3 (2,5 ياردة3)، قارنة التوصيل ISO، حد القطع المُثبَّت بمسامير
1,5 م3 (2,0 ياردة3)، قارنة توصيل سريع IT، أسنان مُثبَّتة بمسامير
1,9 م3 (2,5 ياردة3)، قارنة التوصيل IT، حد القطع المُثبَّت بمسامير
1,5 م3 (2,0 ياردة3)، تثبيت بمسامير، بأسنان مثبتة بمسامير
1,6 م3 (2,1 ياردة3)، قارنة التوصيل IT، الأسنان المُثبَّتة بمسامير
1,6 م3 (2,1 ياردة3)، قارنة التوصيل Fusion™، الأسنان المُثبَّتة بمسامير
2,0 م3 (2,6 ياردة3)، قارنة التوصيل Fusion™، حد القطع المُثبَّت بمسامير
1,9 م3 (2,5 ياردة3)، قارنة التوصيل Fusion™، الأسنان المُثبَّتة بمسامير
1,5 م3 (2,0 ياردة3)، قارنة التوصيل IT، حد القطع المُثبَّت بمسامير
1,9 م3 (2,5 ياردة3)، تثبيت بمسامير، حد القطع المُثبَّت بمسامير
1,8 م3 (2,4 ياردة3)، تثبيت بمسامير، حد القطع المُثبَّت بمسامير
1,7 م3 (2,2 ياردة3)، تثبيت بمسامير، بأسنان مثبتة بمسامير
1,8 م3 (2,4 ياردة3)، تثبيت بمسامير، بأسنان مثبتة بمسامير
1,6 م3 (2,1 ياردة3)، قارنة التوصيل ISO، حد القطع المُثبَّت بمسامير
1,7 م3 (2,2 ياردة3)، قارنة التوصيل ISO، حد القطع المُثبَّت بمسامير
1,9 م3 (2,5 ياردة3)، قارنة التوصيل ISO، حد القطع المُثبَّت بمسامير
1,8 م3 (2,4 ياردة3)، قارنة التوصيل ISO، الأسنان الملحومة
1,6 م3 (2,1 ياردة3)، قارنة التوصيل ISO، الأسنان الملحومة
1,5 م3 (2,0 ياردة3)، قارنة التوصيل ISO، الأسنان الملحومة
2,5 م3 (3,3 ياردات3)، قارنة التوصيل IT، حد القطع المُثبَّت بمسامير
2,5 م3 (3,3 ياردات3)، قارنة التوصيل ISO، حد القطع المُثبَّت بمسامير
2,5 م3 (3,3 ياردات3)، تثبيت بمسامير، حد القطع المُثبَّت بمسامير
3,0 م3 (3,9 ياردات3)، قارنة التوصيل IT، حد القطع المُثبَّت بمسامير
3,0 م3 (3,9 ياردات3)، قارنة التوصيل ISO، حد القطع المُثبَّت بمسامير
3,0 م3 (3,9 ياردات3)، تثبيت بمسامير، حد القطع المُثبَّت بمسامير
3,5 م3 (4,6 ياردات3)، قارنة التوصيل IT، حد القطع المُثبَّت بمسامير
3,5 م3 (4,6 ياردات3)، قارنة التوصيل ISO، حد القطع المُثبَّت بمسامير
3,5 م3 (4,6 ياردات3)، تثبيت بمسامير، حد القطع المُثبَّت بمسامير
3,0 م3 (3,9 ياردات3)، قارنة التوصيل Fusion™، حد القطع المُثبَّت بمسامير
2,5 م3 (3,3 ياردات3)، قارنة التوصيل IT، حد القطع المُثبَّت بمسامير
2,1 م3 (2,7 ياردة3)، قارنة التوصيل IT، حد القطع المُثبَّت بمسامير
2,1 م3 (2,7 ياردات3)، قارنة التوصيل ISO، قارنة التوصيل ISO، حد القطع المُثبَّت بمسامير
3941 مم (155 بوصة)
3941 مم (155 بوصة)
3,66 م (12 قدمًا)
3,66 م (12 قدمًا)
3,05 م (10 أقدام)
3,66 م (12 قدمًا)
3,0 م (10 أقدام)
3,7 م (12 قدمًا)
2,7 م (9 أقدام)
VisionLink®
1,7 م3 (2,2 ياردة3)، قارنة التوصيل ISO، قارنة التوصيل ISO، حد القطع المُثبَّت بمسامير
1,7 م3 (2,2 ياردات3)، قارنة التوصيل Fusion™، حد القطع المُثبَّت بمسامير
2,5 م3 (3,3 ياردات3)، قارنة التوصيل Fusion™، حد القطع المُثبَّت بمسامير
3,5 م3 (4,6 ياردات3)، قارنة التوصيل Fusion™، حد القطع المُثبَّت بمسامير
2,5 م3 (3,3 ياردات3)، قارنة التوصيل ISO، قارنة التوصيل ISO، حد القطع المُثبَّت بمسامير
3,05 م (10 أقدام)
3,66 م (12 قدمًا)
3,05 م (10 أقدام)
3,05 م (10 أقدام)
