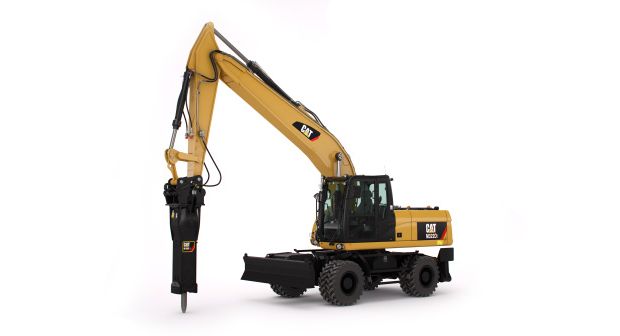

Jallad | الحفار ذو العجلات M322D2

M322D2

يوفر الحفار M322D2 أوقات دورات أسرع، وقدرة رفع فائقة، وقوى عالية للجرافة والذراع. يتميز المحرك الجديد بقدرته الفائقة وموثوقيته، مع انخفاض استهلاكه للوقود إلى حد كبير. وهذه الأمور تحقق أقصى معدل إنتاجية في أية مهمة لزيادة الأرباح إلى أعلى مستوى.

موديل المحرك

Cat® C7.1

صافي القدرة

164 حصان

التجويف

4.13 بوصة

DOWNLOAD TECHNICAL SPECIFICATIONS

REQUEST A QUOTE

COMPARE MODELS

Specifications

BENEFITS & FEATURES

MEDIA GALLERY

RELATED ATTACHMENTS

Specification

Value

موديل المحرك

Cat® C7.1

صافي القدرة

164 حصان

التجويف

4.13 بوصة

الشوط

5.31 بوصة

الإزاحة

427.8 بوصة³

أقصى عزم دوران - 1400 دورة في الدقيقة

640.2 lb/ft

التقديرات

2000 r/min

القدرة (الحد الأقصى) - وفقًا للمعيار ISO 14396 عند 2,000 دورة في الدقيقة

173 حصان

إجمالي قدرة المحرك (الحد الأقصى) - وفقًا للمعيار ISO 14396

173 حصان

القدرة (الحد الأقصى) - وفقًا للمعيار ISO 9249 عند 1700 دورة في الدقيقة

164 حصان

معايير الانبعاثات

معايير الانبعاثات الصينية لمحركات الطرق الوعرة من المرحلة III ومعايير الانبعاثات المكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3/الاتحاد الأوروبي من المرحلة IIIA.

صافي القدرة - المقدرة - ISO 9249/SAE J1349

164 حصان

صافي القدرة - المقدرة - وفقًا للمعيار ‎80/1269/EEC

164 حصان

إجمالي قدرة المحرك (الحد الأقصى) - وفقًا للمعيار ISO 14396 - مترية

128,8 كيلووات/175 hp ‏(PS)

صافي القدرة - الحد الأقصى - وفقًا لمعايير ISO 9249/SAE J1349

164 حصان

صافي القدرة (المقدرة) - وفقًا للمعيار ISO 9249/SAE J1349 - مترية

122 كيلووات/166 hp ‏(PS)

الوقود الحيوي حتى B20

يفي بمواصفات EN 14214 أو ASTM D6751 مع وقود الديزل المعدني القياسي EN590 أو ASTM D975

Cat Bio HYDO™ Advanced

قابل للتحلل البيولوجي بسهولة، وحاصل على ملصق زهرة الاتحاد الأوروبي باعتباره غير ضار بالبيئة

صافي القدرة - الحد الأقصى - ‎80/1269/EEC

164 حصان

انبعاثات المحرك

يفي بمعايير الانبعاثات الصينية لمحركات الطرق الوعرة من المرحلة III، وبمعايير الانبعاثات المكافئة للمستوى 3/المرحلة IIIA

صافي القدرة (الحد الأقصى) - وفقًا للمعيار ISO 9249/SAE J1349 (مترية)

122 كيلووات/166 hp ‏(PS)

Specification

Value

عدد الأسطوانات

Specification

Value

الوزن - ذراع الرافعة المتغيرة والقابلة للضبط (VA) - الجرار الخلفي فقط

43321 lb

الوزن - ذراع الرافعة المتغيرة والقابلة للضبط (VA) - أذرع الامتداد الأمامية والخلفية

46518 lb

الوزن - ذراع الرافعة أحادية القطعة - الجرار الخلفي فقط

41888 lb

الوزن التشغيلي - بالملحق

20500 كجم - 22500 كجم (45195 رطلاً - 49604 أرطال)

الوزن التشغيلي

20500 كجم - 22500 كجم (45195 رطلاً - 49604 أرطال)

الوزن - ذراع الرافعة المتغيرة والقابلة للضبط (VA) - الجرار الخلفي، وأذرع الامتداد الأمامية

45966 lb

الوزن - ثقل الموازنة - القياسي

8598 lb

الوزن - ثقل الموازنة - اختياري (2)

11905 lb

الوزن - ثقل الموازنة - اختياري (1)

9700 lb

الوزن - ذراع الرافعة أحادية القطعة - أذرع الامتداد الأمامية والخلفية

45085 lb

الوزن - الأذرع - الطويلة (2900 مم)

1720 lb

الوزن - الأذرع - المتوسطة (2500 مم)

1543 lb

الوزن - ذراع الرافعة أحادية القطعة - الجرار الخلفي، وأذرع الامتداد الأمامية

44533 lb

الوزن - الأذرع - القصيرة (2200 مم)

1433 lb

Specification

Value

سرعة التأرجح

9.0 r/min

عزم دوران التأرجح

41303 lb/ft

Specification

Value

الحد الأقصى للضغط - دائرة المعدَّة - دائرة السير

5076 psi

الحد الأقصى للتدفق - الدائرة الإضافية - الضغط المتوسط

13.2 gal/min

الحد الأقصى للضغط - دائرة المعدة - الرفع الثقيل

5439 psi

الحد الأقصى للضغط - آلية التأرجح

4931 psi

الحد الأقصى للضغط - دائرة المعدة - عادي

5076 psi

الحد الأقصى للتدفق - آلية التأرجح

29.6 gal/min

النظام

92.5 gal (US)

الحد الأقصى للضغط - الدائرة الإضافية - الضغط العالي

5076 psi

الحد الأقصى للتدفق - الدائرة الإضافية - الضغط العالي

66.0 gal/min

الحد الأقصى للتدفق - دائرة المعدة/السير

92.5 gal/min

سعة الخزان

58.1 gal (US)

الحد الأقصى للضغط - الدائرة الإضافية - الضغط المتوسط

2683 psi

Specification

Value

قوة سحب قضيب الجر

25269 lbf

سرعة الزحاف ـ الترس الأول

1.9 ميل/ساعة

أمامي/خلفي ـ الترس الأول

4.3 ميل/ساعة

الحد الأقصى لإمكانية صعود المنحدرات (عند 21000 كجم)

60.2%

أمامي/خلفي ـ الترس الثاني

15.5 ميل/ساعة

سرعة الزحاف ـ الترس الثاني

7.5 ميل/ساعة

Specification

Value

علبة مرافق المحرك

4.0 gal (US)

Specification

Value

مجموعة الإدارة النهائية

0.7 gal (US)

ناقل الحركة Powershift

0.7 gal (US)

المحور الخلفي - المبيت (المجموعة التفاضلية)

3.7 gal (US)

نظام التبريد

9.8 gal (US)

محور التوجيه الأمامي - تفاضلي

2.9 gal (US)

خزان الوقود - إجمالي السعة

101.7 gal (US)

Specification

Value

قياسي

11.00-20 (هوائية مزدوجة)

اختياري

10.00-20 (مطاطية مصمتة مزدوجة)

Specification

Value

الخلوص الأرضي

15.0 بوصة

الحد الأقصى لنصف قطر الدوران - طرف ذراع الرافعة أحادية القطعة

366.1 بوصة

الحد الأقصى لنصف قطر الدوران - طرف ذراع الرافعة المتغيرة والقابلة للضبط (VA)

307.1 بوصة

الحد الأقصى لنصف قطر الدوران - خارج الإطار

267.7 بوصة

زاوية محور التأرجح

±9°

الحد الأقصى لزاوية التوجيه

35°

Specification

Value

سعات الجرافات

0,44 م³ - 1,57 م³ (0,58 ياردة3 - 2,05 ياردة3)

Specification

Value

الحد الأقصى للوصول - عند مستوى سطح الأرض

33.9 ft

عمق الحفر الأقصى

21.9 ft

Specification

Value

الحد الأقصى لسرعة السير

15.5 ميل/ساعة

Specification

Value

الصوت عند المشغل - ‎2000/14/EC

74 dB(A)

الصوت الخارجي - ‎2000/14/EC

103 dB(A)

Specification

Value

مستويات الاهتزاز - الحد الأقصى للجسم بأكمله - وفقًا للمعيار ISO/TR 25398:2006

<0,5 م/ث² (<1,6 قدم/ث2)

مستويات الاهتزاز - معامل إمكانية انتقال المقعد - وفقًا للمعيار ISO 7096:2000 - الفئة الطيفية EM6

<0.7

مستويات الاهتزاز - الحد الأقصى لليد/الذراع - وفقًا للمعيار ISO 5349:2001

<2,5 م/ث² (<8,2 قدم/ث2)

ملاحظة

*لا تتوفر في جميع الأسواق. تتوفر لأفريقيا، والشرق الأوسط، والمنطقة الواصلة بين أوروبا وآسيا فقط. يرجى الاتصال بوكيل Cat الذي تتعامل معه لمعرفة التفاصيل.

الكابينة/هيكل الحماية من الانقلاب (ROPS)*

إن هيكل الحماية من الانقلاب (ROPS) الذي توفره Caterpillar يفي بالمعايير الخاصة بهيكل الحماية من الانقلاب (ROPS)‏ ISO 12117-2:2008

الكابينة/مستويات الصوت

تفي بالمعايير الملائمة كما هو موضح في "الأداء الصوتي"

الكابينة - هيكل الحماية من الأجسام المتساقطة (FOPS)

تفي الكابينة المزودة بهيكل الحماية من الأجسام المتساقطة (FOPS) بمعايير ISO 10262:1998 وSAE J1356:2008 الخاصة بهيكل الحماية من الأجسام المتساقطة

Specification

Value

عرض الشفرة

108.3 بوصة

Specification

Value

أقصى ارتفاع رفع عن الأرض

19.3 بوصة

نوع الشفرة

نصف قطري

أقصى عمق خفض من الأرض

5.1 بوصة

ارتفاع انقلاب الشفرة

22.7 بوصة

إجمالي ارتفاع الشفرة

24.0 بوصة

يفي المحرك Cat C7.1 بمعايير الانبعاثات المكافئة لمعايير الاتحاد الأوروبي من المرحلة IIIA، ووكالة حماية البيئة (EPA) الأمريكية من المستوى 3، ومعايير الانبعاثات الصينية الخاصة بمحركات الطرق الوعرة من المرحلة III.
نظام وقود المحرك مصمم لإدارة جودة الوقود العالمية وتوفير مستوى مذهل من استهلاك الوقود المنخفض أثناء تطبيقات العمل والسير على حدٍ سواء.
أداة التحكم في التباطؤ المنخفض بلمسة واحدة. يقلل نظام التحكم التلقائي في سرعة المحرك من سرعة المحرك في حال عدم تنفيذ أية عملية، مما يقلل من استهلاك الوقود ومن مستويات الصوت.
توفر ميزة استراتيجية القدرة الثابتة استجابة سريعة للأحمال المتغيرة، حيث تحافظ على كمية القدرة نفسها ثابتة.
توفر مجموعة أذرع الرافعة والأذرع المتنوعة التوازن الملائم بين قوى الوصول والحفر لكل التطبيقات.
تسمح مضخة التأرجح المخصصة بحركات مجتمعة أسرع وأكثر سلاسة عند استخدام المعدات مع التأرجح.

تفي التكوينات المتعددة بكل احتياجات التطبيقات لديك، وذلك بفضل باقة من أذرع الرافعة، و/أو الأذرع، و/أو الشفرات و/أو الهياكل السفلية للموازن.
يستطيع الحفار M322D2، خفيف الحركة، أن يسير بسرعة تصل إلى 25 كم في الساعة.
الخطوط الهيدروليكية القياسية أحادية الاتجاه عالية الضغط تسمح للعملاء بتركيب ملحقات مثل المطارق دون إضافة خطوط أخرى.
يمكن ضبط عشرة إعدادات للضغط وتدفق المضخة الهيدروليكية مسبقًا من خلال جهاز المراقبة مما يسمح بتغيير الملحقات بصورة أسرع وأسهل.
تسمح عروة الرفع في وصلة الجرافة، ووضع الرفع الثقيل وإشارة التحذير من الحمل الزائد للمشغل برفع الأحمال الثقيلة بأمان.
مجموعة كبيرة من ملحقات Cat لإنجاز أي عمل مطلوب.

يتوفر الكابينة المزودة بهيكل الحماية من الانقلاب (ROPS) وبنية حماية المشغل (واقيات علوية وأمامية).
كابينة مصممة بشكل مريح ومزودة بأقل قدر ممكن من عناصر التحكم الموزعة بشكل مريح وسهلة الاستخدام.
يعمل مقعد التعليق الهوائي الاختياري الذي يتميز بوظيفة الضبط التلقائي للوزن والتدفئة على تحسين مستوى الراحة والإنتاجية.
تتحسن السلامة بوضوح الرؤية الشاملة في كل الاتجاهات والتي توفرها النافذة الزجاجية الأمامية الكبيرة والنافذة العلوية إلى جانب الكاميرا الخلفية القياسية التي تُعرَض على الشاشة كاملة الألوان.
تتميز الماكينة بمستويات صوت منخفضة وذلك بفضل سرعة المروحة المتغيرة ونظام التبريد عن بُعد وهو ما يسمح باستخدام الماكينة في البيئات الحساسة للضوضاء مثل المناطق الحضرية.

تسهم فترة استبدال مرشح الوقود التي تصل إلى 500 ساعة (تقل إلى 250 ساعة إذا كانت جودة الوقود دون المستوى) في تقليل تكاليف الصيانة.
يمكن الوصول إلى جميع نقاط الصيانة اليومية من مستوى الأرض.
تصميم نظيف، مع أسلاك كهربية ملونة ومرقمة، محمية بجدائل سميكة لسهولة الخدمة.
نقاط التشحيم متوسطة الموقع وبأقل عدد ممكن.
خراطيم Cat XT™-6 ES مقاومة ومتينة حيث تقلل من خطر التسربات التي يمكن أن تضعف من أداء الماكينة.
الصلابة الفائقة والعمر التشغيلي الطويل مع حماية ناقل الحركة الفعالة ومحور الخدمة الشاقة.
بطاريات خدمة شاقة قياسية لتحسين قدرة بدء التشغيل على البارد

تزيد حلول Cat التقنية من الإنتاج وتقلل من تكاليف التشغيل إلى أدنى الحدود. توصلك تقنيات Link لاسلكيًا بموقع العمل؛ فهي توفر لك معلومات عن موقع الماكينة، وعدد ساعات تشغيلها، ومعدل استهلاك الوقود، ووقت الخمول، وأكواد الأحداث.
