R1700 XE (بطارية كهربية)
ماذا لو كان بإمكانك تحقيق حمولة صافية رائدة في فئتها وإنتاجية فائقة للودر الذي يعمل تحت الأرض Cat® R1700 مثبت الكفاءة بدون سخونة المحرك أو انبعاثات عادم؟ يمكنك بالطبع. نقدم لك اللودر الكهربي R1700 XE المخصص لأعمال التحميل والنقل والتفريغ، والذي يتسم بإنتاجية عالية ولا يُصدر أي انبعاثات ويستخدم البطارية المدمجة الوحيدة في الصناعة. ويتم شحن البطارية بسرعة في أقل من 20 دقيقة عند توصيلها باثنين من شواحن Cat MEC500 المتينة والمتنقلة. ويوفر هذا بديلاً للبنية التحتية لمحطة الشحن الثابتة باهظة الثمن، فضلاً عن الحاجة إلى بطاريات إضافية ومناولة البطارية وتبديل البطاريات. وتتميز الماكينة أيضًا بنظام الحفر التلقائي لتحسين التحميل وهي مجهزة من المصنع للتشغيل المستقل. وتتميز كذلك بأداء قوي وأقصى وقت جهوزية للتشغيل وانخفاض تكاليفها بالكيفية التي تريدها.
سعات الجرافة
5,7-7,5 م³ (7,5-9,8 ياردات³)
سعة الحمولة الصافية الاسمية
33069 رطل
كتلة التشغيل
107460 رطل
Specification
Value
سعات الجرافة
5,7-7,5 م³ (7,5-9,8 ياردات³)
سعة الحمولة الصافية الاسمية
33069 رطل
كتلة التشغيل
107460 رطل
وزن الشحن
114460 رطل
قوة مقاومة اللف والرفع - الرفع والإمالة
53330 رطل
حمل القلب الثابت - بشكل مستقيم للأمام - مع وجود أذرع الرفع في وضع أفقي
108500 رطل
حمل القلب الثابت - بدوران كامل - مع وجود أذرع الرفع في وضع أفقي
89600 رطل
التحكم في القيادة
نعم
Specification
Value
نظام الرفع/الإمالة - الدائرة
التحكم في التدفق الموجب الكهروهيدروليكي، مشاركة التدفق
نظام الرفع/الإمالة - المضخة
كباس تدفق متغير/استشعار حمل هيدروليكي
أقصى تدفق
78.5 gal/min
إعداد صمام التصريف - الرئيسي
4932 psi
أسطوانة الرفع - التجويف
7 بوصة
أسطوانة الرفع - الشوط
33 بوصة
أسطوانة الإمالة - التجويف
8 بوصة
أسطوانة الإمالة - الشوط
22 بوصة
Specification
Value
الرفع
6.8 s
التفريغ
3.3 s
الخفض، والتفريغ، والطفو السفلي
2.9 s
وقت الدورة الإجمالي
13.2 s
Specification
Value
القدرة المقدرة - الذروة
335 حصان
القدرة المقدرة - الاسمية
295 حصان
نوع الموتور
الممانعة المتبدلة
عزم الدوران المقدر (الذروة، الاسمي = عند 12 كم/ساعة [7,5 أميال في الساعة] والقدرة الاسمية)
3200 نيوتن متر/660 نيوتن متر (2360 رطل من القوة لكل قدم/443 رطل من القوة لكل قدم)
الكفاءة
95%
طريقة التبريد
سائل
قدرة الفرملة التجديدية
نعم
موعد الخدمة
12000-13000 ساعة
Specification
Value
القدرة المقدرة (الذروة، الاسمية)
303 حصان
نوع الموتور
الممانعة المتبدلة
عزم الدوران المقدر (الذروة، الاسمي = يكافي 1600 دورة في الدقيقة)
600 نيوتن متر /531 نيوتن متر (443 رطل من القوة لكل قدم/392 رطل من القوة لكل قدم)
الكفاءة
96%
طريقة التبريد
سائل
موعد الخدمة
12000-13000 ساعة
Specification
Value
معدل المحول
350 أمبير (تيار مستمر اسمي)، 715 فولت من التيار المستمر
طريقة التبريد
السائل (سائل التبريد)
معدلات المكونات
IP67, IP69K
موعد الخدمة
12000-13000 ساعة
Specification
Value
منحدر 0% - مع التحميل
11.2 ميل/ساعة
منحدر 0% - بدون تحميل
11.2 ميل/ساعة
منحدر 5% - مع التحميل
9.2 ميل/ساعة
منحدر 5% - بدون تحميل
11.2 ميل/ساعة
منحدر 10% - مع التحميل
5.3 ميل/ساعة
منحدر 10% - بدون تحميل
6.9 ميل/ساعة
منحدر 15% - مع التحميل
3.8 ميل/ساعة
منحدر 15% - بدون تحميل
4.9 ميل/ساعة
منحدر 20% - مع التحميل
3 ميل/ساعة
منحدر 20% - بدون تحميل
3.9 ميل/ساعة
Specification
Value
كيمياء البطارية
أيونات ليثيوم
مراقبة البطارية
مع أنظمة التحكم المدمجة من Caterpillar
جهد المجموعة - الاسمي
715 V
سعة طاقة المجموعة - الإجمالية
213 kWh
طريقة الشحن
الشحن فائق السرعة على المركبة
وقت الشحن السريع على المركبة (0-100%)
أقل من 20 دقيقة (MEC500 اثنان على التوازي)، أقل من 30 دقيقة (MEC500 واحد)
طريقة تبريد البطارية
سائل مبرد (سائل تبريد ذو عمر افتراضي ممتد)
حدود درجة حرارة التشغيل (المحيطة)
50 درجة مئوية /–20 درجة مئوية (122 درجة فهرنهايت /-4 درجة فهرنهايت)
تيار الشحن، الجهد
1160 أمبير (خرج)، 820 فولت من التيار المستمر
أقصى معدل للشحن
840 كيلووات (شاحنان MEC500)
أدنى معدل للشحن
500 كيلووات
معدل الشحن
حتى 4C (يتطابق مع شواحن MEC500)
- تحسينات في الرؤية، مع أغطية للمصابيح والكاميرات، بما في ذلك كاميرا الرؤية الخلفية الاختيارية مع شاشة ملونة، ومصابيح LED قياسية توفر الإضاءة للأمام والخلف.
- مجهزة من المصنع بإمكانات لتركيب نظام إخماد الحريق، ومنطقة مخصصة للحاوية، ونقاط تنشيط متعددة لإخماد الحرائق، بما في ذلك من داخل الكابينة.
- تم تحسين وسائل الوصول والخروج مع مداس مانع للانزلاق على كل أسطح المشي، ونظام درابزينات بتصميم مُعدّل جديد مع تغطية كاملة ومخرجين للطوارئ.
- نظام اكتشاف وجود المشغل، والذي يحمي الماكينة والمشغل في حال تحرك الماكينة فجأة من دون سيطرة، مع وضع النظام الهيدروليكي ومستشعر الباب في الوضع المحايد.
- خدمة أكثر أمانًا مع نقاط استبعاد/منع استخدام مدمجة، ومسامير وصلة أمامية لقفل أذرع الرفع في مكانها، وخطافات جر مثبتة بمسامير.
- كابينة معاد تصميمها بالكامل مع مساحة أكبر، بحيث يجلس المشغل في موضع منخفض لتحسين جودة الركوب والمساحة المتاح للرأس؛ بطانات قابلة للضبط لركبتي المشغل؛ ومساحة أقدام إضافية في أثناء تشغيل الدواسة.
- نظام تحكم في التكييف قياسي مع خيار الكابينة المغلقة المضغوطة؛ تغطية نظام التدفئة والتهوية وتكييف الهواء (HVAC) الجديدة بالكامل مع تحسين تدفق الهواء، وتغطية أكبر لإزالة الصقيع، ومستويات ضوضاء أقل.
- خصائص عملية محسَّنة على جميع أدوات التحكم، أدوات تحكم سهلة الاستخدام بعصا التحكم، ويتم تركيب الكابينة بشكل معزول لتقليل انتقال الاهتزازات إلى المشغل.
- وتعمل النوافذ الاختيارية مزدوجة الألواح على تقليل الضوضاء وتحسين التحكم في درجة الحرارة في الظروف المحيطة القاسية
- ميزات بناء الثقة مثل التحكم المستمر في السرعة المتغيرة والتروس الافتراضية المستخدمة لتسهيل التحكم في الماكينة؛ وأدوات تحكم تلقائي في التثبيط للحفاظ على السرعة على المنحدرات؛ وميزة مقاومة التراجع؛ وتغيير الاتجاه بشكل أكثر سلاسة، مع عدم وجود أحمال صدمات لمجموعة الإدارة أو مجموعة نقل الحركة؛ وإدارة السرعة القابلة للبرمجة، والتي تسهم في تحسين كفاءة المشغل وتقليل الإجهاد الذي يتعرض له.
- زيادة السعة بنسبة 20% عن الموديلات السابقة، وهو ما يجعل الماكينة R1700 XE لودر حقيقيًا بوزن 15 طن (16,5 طن) لاستخدامات التحميل والنقل وتحميل الشاحنات.
- دورات تفريغ سريعة - حيث تبلغ دورة الرفع والتفريغ والخفض 13,2 ثانية - وسرعة قصوى تبلغ 18 كم في الساعة (11 ميل في الساعة) ونظام تحكم في الجر جديد لتقليل مُدَد الدورات ونقل كمية أكبر من المواد وتقليل التكلفة لكل طن.
- توازن ممتاز للماكينة ونظام فرامل كهروهيدروليكي جديد يساعد في دورات التحميل والنقل.
- نظام هيدروليكي حديث يوفر قوة رفع بنسبة 65% أكثر من الإصدارات السابقة وقوة مقاومة لف ورفع تبلغ 24190 كجم للرفع والإمالة.
- خصائص توفر استجابة ممتازة، مثل تقنية Auto Dig التي تعمل على تحميل الجرافة تلقائيًا؛ ونظام توجيه دليلي التحكم لتوفير إحساس أكثر دقة في المساحات الضيقة.
- نظام إدارة كهربية مثبت الكفاءة بخاصية الممانعة المتبادلة (SR) قامت Caterpillar بتصميمه ودمجه والتحقق منه ودعمه لضمان الموثوقية وسهولة التبريد والأداء العالي.
- نظام بطارية مُثبت الكفاءة ومتين للشحن السريع والخرج العالي، مع نظام تبريد مصمم هندسيًا من Caterpillar يعمل على تعزيز الأداء وإطالة عمر البطارية إلى أقصى حد.
- أمان كهربي مدمج في كل مستوى من مستويات نظام البطارية، مع طبقات متعددة من التكرار والاختبار وفقًا للمعايير العالمية.
- البطاريات المدمجة الأولى في الصناعة، والتي تزيد من وقت جهوزية التشغيل وتوفر بديلاً للبنية التحتية لمحطة الشحن الثابتة باهظة الثمن، فضلاً عن الحاجة إلى بطاريات إضافية ومناولة البطارية وتبديل البطاريات.
- يمكن شحنها بالكامل في غضون 30 دقيقة، أو في غضون 20 دقيقة باستخدام اثنين من شواحن المعدات المتنقلة Cat MEC500.
- شاحن المعدات المتنقل Cat MEC500 المستقل الأول من نوعه في الصناعة، والذي يمكن قطره أو جره أو نقله برافعة شوكية - وهو ما يلغي الحاجة إلى البنية التحتية للشحن الثابت باهظة الثمن.
- يتم الشحن بسرعة، مع خرج طاقة عالٍ (300-1000 فولت) والقدرة على استخدامها منفردة أو بالتتابع من أجل الشحن المُحسّن؛ وهو يعزز الجهد لاستيعاب فولتيات الدخل المتغيرة ويوفر تيار خرج قابلاً للضبط يمكن استخدامه لتقطير الشحن.
- يتصل أينما وُجدت طاقة في المنجم، ويمكن شحن وحدتين بالتوازي باستخدام محول واحد.
- مجهز ببروتوكولات سلامة متعددة مع مراقبة الأعطال الأرضية والتنظيم والحماية باستمرار في أثناء عملية الشحن.
- مصمم للظروف القاسية، مزود بحماية من سقوط الصخور، بمواصفات مقاومة للماء والغبار، مكونات رئيسية مثبتة ضد الاهتزازات والنشاط الزلزالي؛ ومُحكم الغلق ضد الرطوبة مع بيئة تكييف الهواء المغلقة.
- تصميم جرافة حاصل على براءة اختراع حديثًا يوفر إدارة لمسار التحميل لضمان عمر تآكل طويل، وزيادة زاوية العنق لتسهيل التحميل في الصخور، وتحسين تغطية الإطارات لسهولة التنظيف وحماية الإطارات، وقوة إضافية تناسب قوة مقاومة اللف والرفع التي تم تحسينها، وصلابة إضافية لأنبوب عزم الدوران الداخلي لزيادة الصلابة الالتوائية.
- خمسة خيارات للجرافات، بما في ذلك أربعة خيارات لجرافة التفريغ، وخيار واحد لجرافة التثبيت بمسامير - وكلها مصممة ومصنعة لتلائم قدرات الأداء الخاصة بها.
- أدوات تعشيق أرضية (GET) ملحومة أو مثبتة بمسامير أو عديمة المطرقة لتلبية الاحتياجات الخاصة بالموقع ولتناسب استراتيجية الصيانة في الموقع.
- نظام أدوات تعشيق أرضية بأنصاف أسهم مثبتة بمسامير (BOHA) لحواف الجرافات، يتميز بمواد أكثر مقاومة للتآكل من أدوات التعشيق الأرضية الملحومة القياسية، ويتميز بتصميم مثبت بمسامير يتيح سرعة وسهولة الإزالة والاستبدال.
- نظام غطاء الشفاه Durilock الجديد الذي يتميز بالتثبيت بدون مطرقة واحتجاز أدوات التعشيق الأرضية بدون صيانة، مع أنماط أغطية قابلة للتبديل في ما بينها لتلبية الاحتياجات الخاصة بالاستخدامات.
- قسم إطار أمامي بتصميم رباعي الألواح يوفر مصبوبة جديدة ومتكاملة تمامًا لدعم المحور الأمامي تمتص الصدمات والاهتزازات وأحمال الانتقال الكبيرة نسبيًا التي تأتي مع نمو سعة الماكينة ووزنها.
- زيادة سُمك مبيت المحور للحماية من الكشط وزيادة مقاومة التآكل.
- أذرع رفع أقوى بشكل واضح مع سماكات فولاذ إضافية تعمل على امتصاص الأحمال القصوى التي تواجهها الماكينة في أثناء التحميل والنقل في الأنفاق بمنتهى الكفاءة لضمان عمر خدمة طويل.
- إطار ومجموعة نقل حركة ومحرك ومكونات مصممة كلها بطريقة تتيح إعادة بنائها.
- توجد وحدات التحكم الإلكترونية (ECM) في صندوق مفرد مُحكم الغلق ومُبرَّد بالهواء موجود على منصة الخدمة بالماكينة.
- وصلة جر بتصميم جديد مع ممرات هيدروليكية مبسطة ومساحة أكبر للفنيين للعمل والتنظيف.
- مكونات معيارية يمكن إزالتها من الماكينة وإعادتها إلى مكانها كوحدة واحدة، مما يتيح للماكينة العودة إلى العمل بسرعة أكبر.
- وصول محسّن لمواضع الخدمة، مع وقاء رادياتير ينفتح بالتأرجح، مع تجميع مهام الفلاتر والخدمة الرئيسية في قسم خدمة مركزي مع وضع مبردات الزيوت والبطاريات بالأسفل مباشرة.
- نظام إدارة كهربي مع عدد أقل من الأجزاء المتحركة وفترات فاصلة متباعدة بين عمليات الصيانة؛ موصلات كهربية مُحكمة الغلق تمنع دخول الغبار والرطوبة؛ ومنافذ اختبار مثبتة عن بُعد إضافية للاختبار واستكشاف الأعطال وإصلاحها.
- جاهز من المصنع للتشغيل عن بُعد ويمكن تزويده بنظام Cat® MineStar™ Command الذي أثبت كفاءته في الصناعة للعمل تحت الأرض، والذي يوفر تحكمًا عن بُعد في خط الرؤية، وتشغيلاً عن بُعد، ومساعدًا، وهو ما لا يتطلب سوى أوامر توجيهية من المشغل.

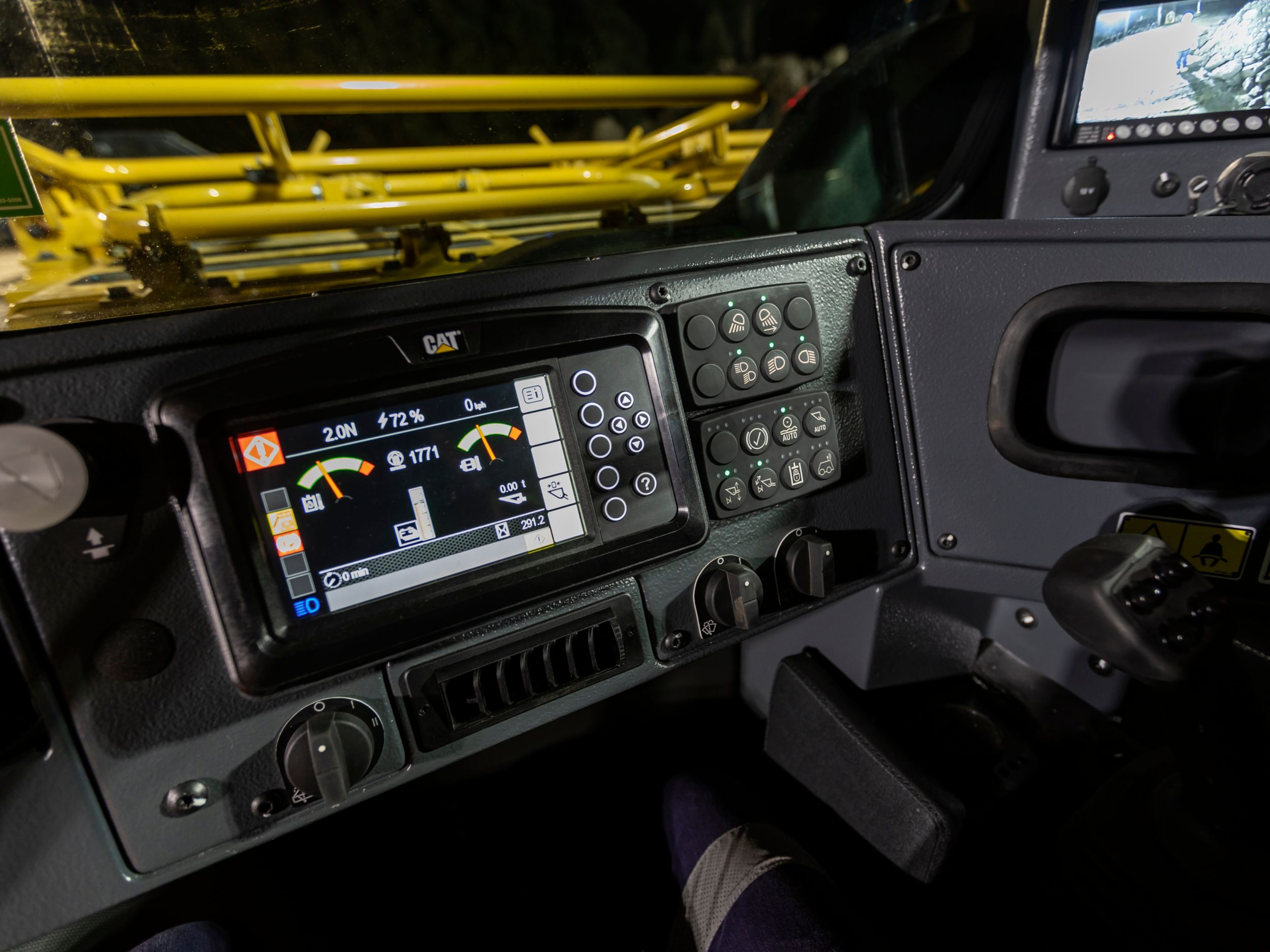

- شاشات عرض عالية الدقة للوحة أجهزة القياس مع 11 خيارًا للغة للوصول إلى معلومات الأنظمة في الوقت الفعلي.
- يتم عرض معلومات مراقبة الحالة العامة بداخل الكابينة على الشاشة الرقمية وتتم مراقبتها من خلال نظام Product Link™ Elite (PLE)، بما في ذلك الخيارات المتكاملة المتاحة من نظام MineStar Health، والتي تتيح إجراء خدمات صيانة استباقية وتحليل تنبؤي للمعدات.
- نظام MineStar Fleet للعمل تحت الأرض، والذي يوفر متابعة في الوقت الفعلي لمدة الدورة، والحمولة الصافية، وموضع الماكينة وغيرها من معلمات التشغيل الرئيسية.
- نظام MineStar Detect اختياري، والذي يستخدم نظام اكتشاف الاقتراب مقترنًا بشبكة اتصالات وتتبع متطورة لمنع الحوادث وتتبع الأشخاص والماكينات في الوقت الفعلي.
- طاقة كهربية من بطارية لا تصدر أي انبعاثات عادم، وتصدر حرارة واهتزازًا وضوضاء أقل وتجعل بيئة العمل أفضل.
- أبحاث وعمليات تطوير مستمرة حول توافق المحرك مع وقود الديزل الممزوج بأنواع وقود منخفضة الكربون مثل الوقود الحيوي والوقود المتجدد.
- برامج Cat Rebuild وCat Reman التي تحافظ على المواد الخام وتعمل على ترشيد استهلاك الطاقة وتقلل من الانبعاثات.
- عمليات تعديل التجهيزات والترقيات للماكينات القديمة نسبيًا - لدمج تحسينات الكفاءة وخفض الانبعاثات، وإبقائها في عملية الإنتاج لفترة أطول لتوفير الطاقة وتقليل الحاجة إلى المواد الخام لأدنى حد ممكن.
